Configuracio
Configuració de VLANs

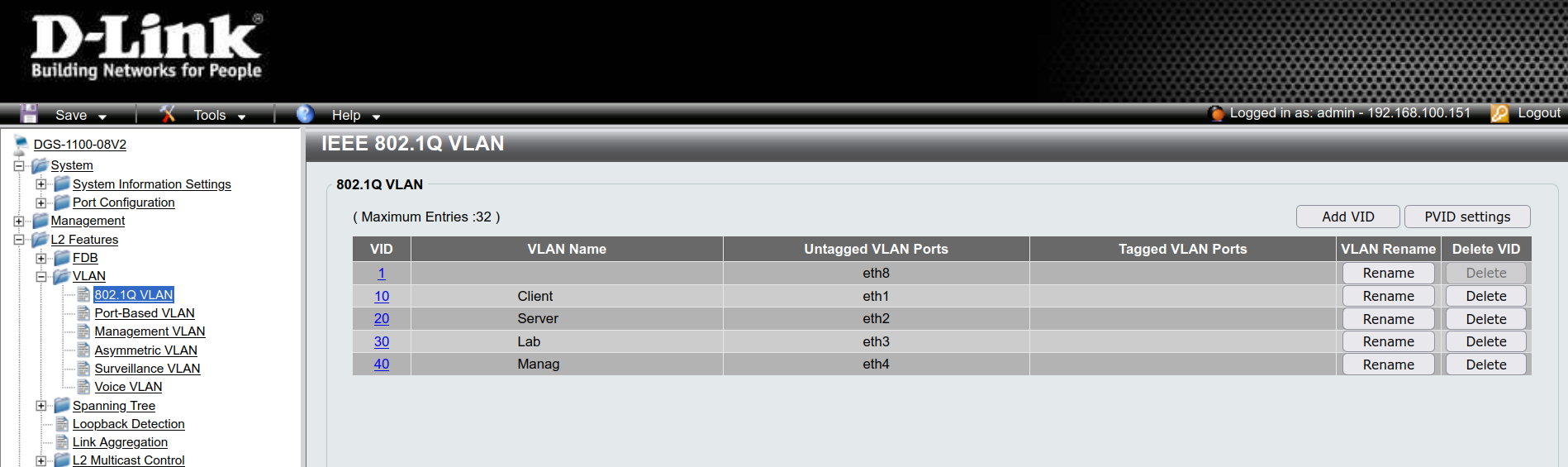

Per començar a crear les nostres vlans entrarem a lapartat L2 Features -> Vlan -> 802.1Q Vlan
Una vegada dintre anirem a Add VID

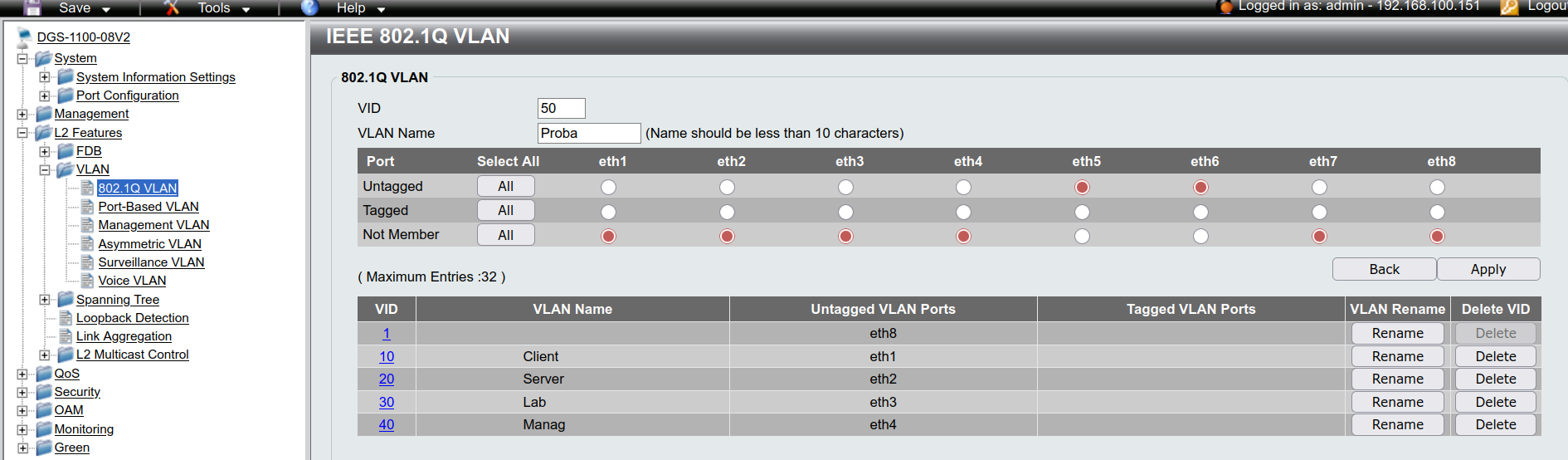

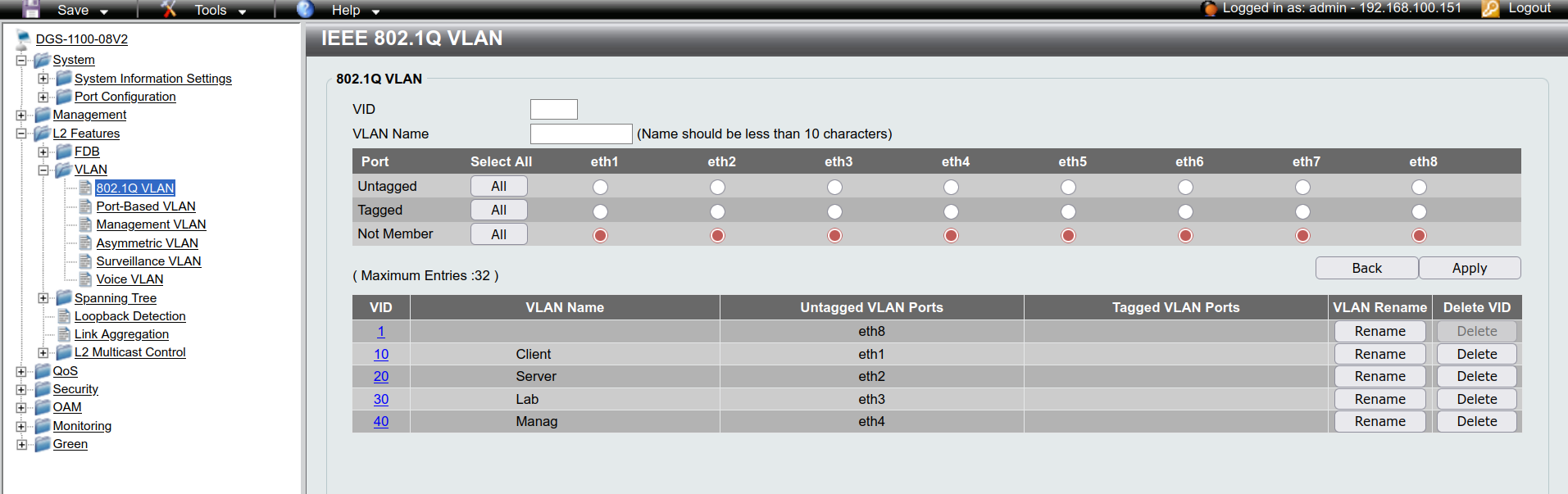

Aquí ja estarem en l’apartat de creació de la nostra VLAN, la primera configuració que hem de fer és assignar-li una VID. que és l’identificador d’aquesta VLAN, normalment es posen 10-20-30, etc., segona opció és posar el nom d’aquesta VLAN, i per configurar els ports el qual estaran dintre de la nostra VLAN. En aquest cas posarem els 5-6 en untaged, perquè funcioni, i una vegada acabada la configuració clicarem Apply per guardar-la.
Proves
Prova de conexio amb la maquina de l'Adrian
Prova de conexio amb la maquina de l'Adrian
Prova de conexio dns de google
Prova de conexio a una maquina virutal creada amb vagrant up
Per veure que funciona que funciona bé la vlan i que el servei DHCP, la detecte be, farem la arrancada de una MV en moda bridge, i el nostre equip conectat a una vlan, i en cas de que tot funcioni be, el dhcp hauria de donarli una ip dintre del rang de la vlan en la que estigui contetada.
Ara farem tambe una petita prova, amb la comanda ping, per veure que tot esta ven configurat dintre de la vlan i el port 8 fa be la conexio amb la pasarella.
